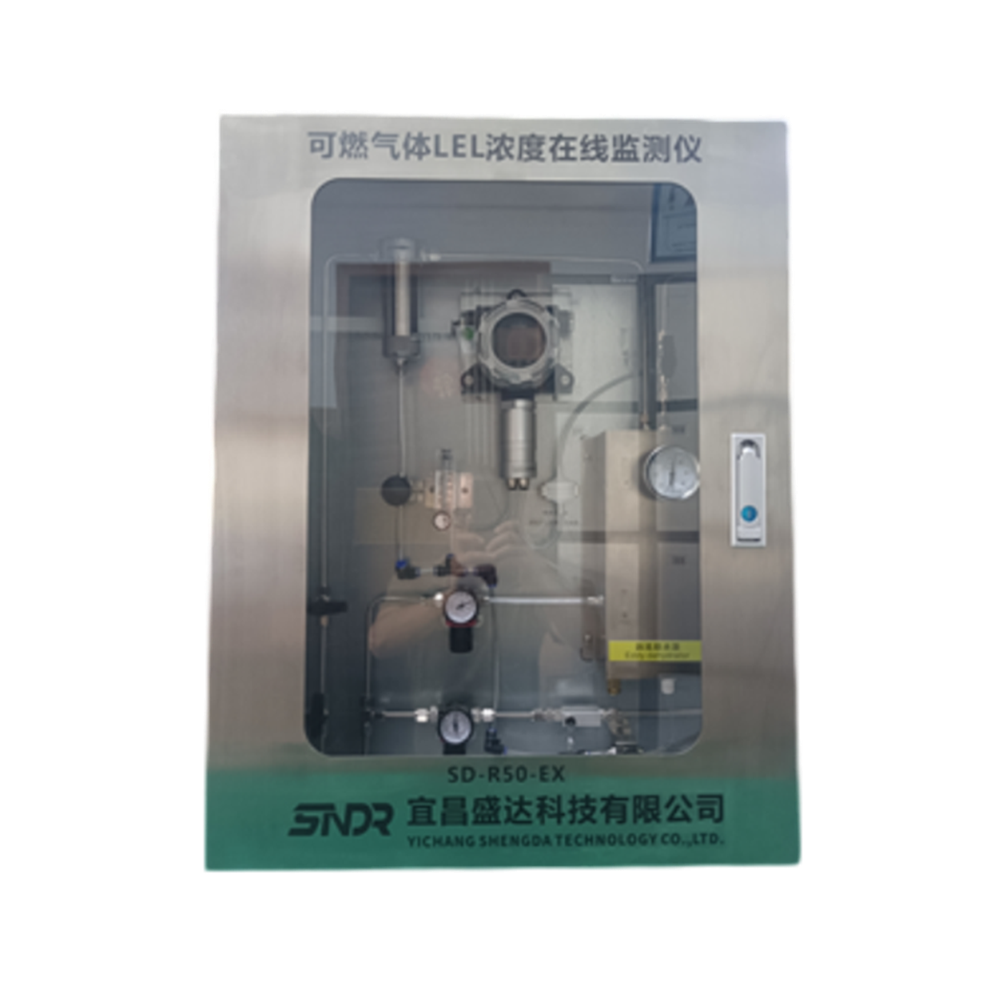

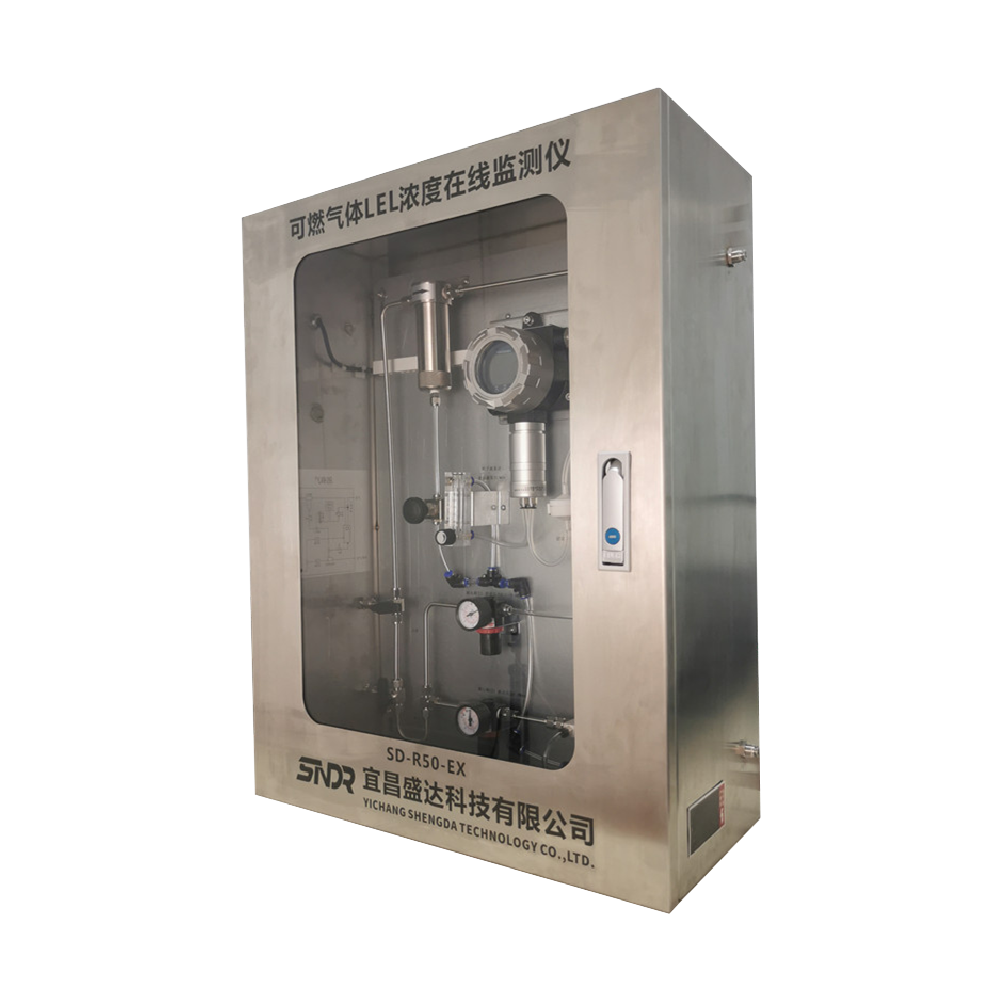

產品名稱：可燃氣體LEL濃度在線監測系統

產品型號：SD-R50-EX

RTO焚燒爐：燃燒技術是當前處理VOCs的主流技術，包括催化燃燒、熱力燃燒、蓄熱催化燃燒、蓄熱熱力燃燒、濃縮-（催化）燃燒等。

VOCs燃燒過程的放熱量與VOCs種類和濃度有關。因此，從安全角度上了解燃燒過程溫升和可燃氣體爆炸下限，有利于提高催化燃燒技術的安全性。

可燃氣體在空氣中遇明火種爆炸的*低濃度，稱為爆炸下限，也稱燃燒下限，簡稱為"LEL"（LowerExplosionLimited）。空氣中可燃氣體濃度達到其爆炸下限值時，我們稱這個場所可燃氣環境爆炸危險度為百分之百，即100（％）LEL。

為了確保VOCs燃燒處理過程安全，VOCs廢氣的濃度必須控制在相應有機物的爆炸極限的25%以下。可燃氣體燃燒的爆炸下限濃度與可燃氣體的初始溫度有關，因此，實際工程中要控制在LEL濃度的25%內。

針對于VOCs治理行業中的RTO前端應用

超快的響應時間超長的壽命及穩定性

較少的維護和保養

針對不同項目工況需要可以進行非標定制

產品介紹

可燃氣體LEL在線監測儀可在線監測燃燒法有機廢氣處理設備進氣口有機可燃氣體的濃度，實時反饋有機可燃氣體濃度變化，并將檢測到的氣體濃度含量以4-20mA的電流信號提供給用戶以實現系統工藝自動控制。

可燃氣體LEL在線監測儀采用氣動泵取樣。儀表采用防爆設計。可設置報警點，當廢氣濃度達到設定的數值時，就會發報警信號，并聯動風機。防止廢氣治理設備發生爆炸事故。

產品特點

1、專業的預處理系統，對樣氣進行有效凈化，去除樣氣中的水份、顆粒物、油污等雜質。

2、采用氣動泵，泵體壽命長。

3、防爆設計，可使用在防火和防爆區域。

4、采樣點正負壓工況均可使用。

5、報警開光量輸出，可聯動風機、聲光報警器等外部設備。

6、4-20mA或RS485輸出，方便與第三方監控系統連接（工控機、PLC、DCS等）。

7、IP65防護。

技術參數

型    號：SD-R50-EX；

監測因子：有機可燃氣體；

監測原理：紅外（IR）原理；

系統組成：取樣子系統、預處理子系統、可燃氣監測子系統、數據采集處理與報警子系統；

檢 測 器：紅外可燃氣體探測器；

氣體量程：0-100（%） LEL；

分 辨 率：0.1% LEL；

精 確 度：≤±3% FS；

重 復 性：≤±2% FS；

零點漂移：≤±2% FS/6h；

跨度漂移：≤±5% FS/6h；

響應時間：<10s。

設備參數

供           電  220VAC或12-24VDC采樣方式    泵吸式

預處理系統  配渦流冷凝+真空氣動泵

輸 出 信 號   4-20mA或RS485

一路開關量

應用行業

石油化工、噴涂涂裝、制藥、油墨印刷、橡膠、染料、塑料、焦化、煉油、機械加工等行業廢氣治理設備監測。

產品配置
